SOMIER NULES PLUS 90X196 LAMAS PVC CON PATAS REG.

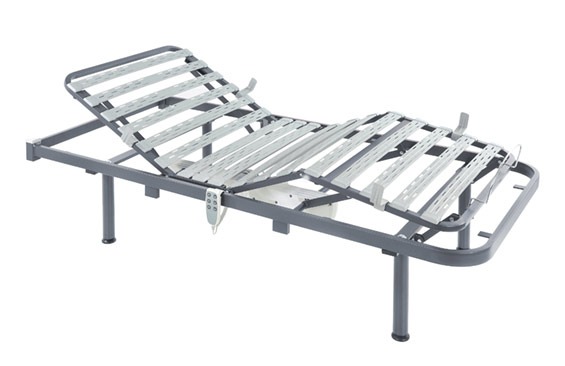

La cama articulada eléctrica tiene un lecho de 4 planos y 3 articulaciones con lamas de haya vaporizada y estructura bastidor exterior en tubo de acero curvado.

El producto está destinado para ser utilizado en seres humanos con fines de tratamiento o alivio de una enfermedad, así como al tratamiento, alivio o compensación de una lesión o una discapacidad, según la reglamentación española de productos sanitarios vigente.

Según la norma UNE-EN 60601-2-52 de camas médicas, puede ser destinada a dos entornos de aplicación (EA) diferentes:

• EA3.- cuidados de larga duración proporcionados en un área médica donde se requiere la supervisión
médica y la monitorización se proporciona si es necesaria y la cama es utilizada en procedimientos médicos
que pueden ser proporcionados para ayudar a mantener o mejorar el estado del paciente.

• EA4.- cuidados proporcionados en un área doméstica donde la cama es utilizada para aliviar o compensar
una lesión, discapacidad o enfermedad.

La cama es reutilizable. La vida útil dependerá de variables como el mayor o menor uso, o la forma adecuada/inadecuada de uso. No obstante, se estima que la vida útil de la cama es de 10 años, siempre y cuando se utilice diariamente y de conformidad con las instrucciones de seguridad, limpieza, almacenamiento
y mantenimiento establecidas en el manual de uso.

La cama está considerada producto sanitario de clase I según el Reglamento Europeo 2017/745 de Productos Sanitarios (MDR).

Normativa de Referencia:

* UNE-EN 60601-2-52 “Equipos electromédicos. Requisitos particulares para la seguridad básica y
funcionamiento esencial de las camas médicas.

LECHO:

-Bastidor exterior en tubo de acero 50x20x1.5 mm y articulaciones interiores en tubo de acero 25x25x1.5 mm curvado en esquinas (fabricados según UNE 10305-3).
-Distancia de 30 mm de seguridad en todo el contorno de la cama entre las articulaciones y el bastidor exterior para evitar atrapamientos.
-Pintura epoxi-poliéster.
-Provisto de cuadradillos en la zona de cabecero para anclaje de soporte portagoteros y/o incorporador.
-Posibilidad de montar barandillas de seguridad laterales (consultar modelos).
-Posibilidad de montar cabecero y/o piecero de madera (consultar modelos)
-Arquillo sujetacolchón metálico en el piecero de la articulación interior y sujetacolchones de termoplástico inyectado (PP con fibra de vidrio) en los laterales.

• Opción lecho lamas de madera: 17 lamas de haya vaporizada curvadas (53×8 mm), recubiertas de papel melamínico (3 de ellas dobles con reguladores de tensión para refuerzo lumbar). Tacos sujeta-lamas y reguladores de polietileno rígido color gris claro.
• Opción lecho con lamas de termoplástico inyectado (polipropileno con fibra de vidrio PPFV).

CAMA ARTICULADA ELÉCTRICA DE 4 PLANOS (3 ARTICULACIONES):

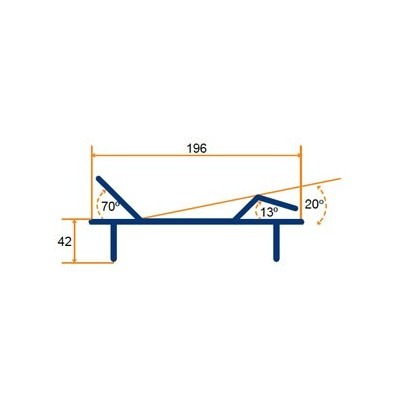

-Ángulo A: Respaldo ajustable de 0° a 70° respecto a la horizontal
-Ángulo B: Módulo muslos ajustable de 0° a 20° respecto a la horizontal
-Ángulo C: Módulo pantorrillas ajustable de 0° a 10° respecto a la horizontal

Los módulos de muslos y pantorrillas se gradúan a la vez.

EQUIPAMIENTO ELÉCTRICO:

Ambos modelos llevan de serie el mismo motor de carro elevador que la versión Plus pudiendo transformar la cama de patas en cama de carro fácilmente.
Todas las acciones se controlan con un solo mando.
Articulación cama: Por motor eléctrico de un 6500+6500N con mando con cable. Entrada a 230V. Salida a 24 V (con transformador interno de 50W). Distancia entre ejes 581 mm. Carrera 87/69 mm. Grado de protección IPx4. Clase II.
Provisto de una o dos pilas de 9V por si es necesario volver a la posición horizontal o de reposo en caso de corte de corriente eléctrica.

Para NULES PLUS
Movimiento del carro: Por actuador lineal de un mínimo de 6000N, con distancia de instalación de 500 mm y un recorrido de 250 mm, conectado al motor eléctrico

LUZ BAJO CAMA: Ilumina el contorno de la cama fácilmente desde el mando.
POSICIÓN DESCANSO: Coloca la cama en posición de descanso tocando un solo botón. La cama se pone plana y, en el caso de la versión PLUS, baja en altura simultáneamente.

TIPOS DE PATAS
• Regulables Pie de plástico
Tubo Ø50 mm y nivelador.
Altura de 35 a 46 cm
También hay opción de 30 a 41 cm. y de 25 a 36 cm.

• Arriostrada fijas
Tubo Ø50 mm unidos con tubo 30x15x1,5 mm.
Altura 35 cm.

• Arriostradas regulables con tornillo
Tubo Ø50 mm unidos con tubo 30x15x1,5 mm.
Altura de 35 a 50 cm.

• Arriostradas fijas con ruedas
Tubo Ø50 mm unidos con tubo 30x15x1,5 mm.
Ruedas con freno Ø125 mm
Altura fija 35 cm.

• Arriostradas regulables con ruedas
Tubo Ø50 mm unidos con tubo 30x15x1,5 mm.
Ruedas con freno Ø125 mm
Altura de 35 a 45 cm.

CARRO ELEVADOR, para el modelo NULES PLUS:
Bastidor exterior en tubo de acero 40x40x2 mm. y 40x30x1.5 mm.
Articulaciones interiores en tubo de acero 50x25x2 mm. (tipo cruceta)
Brazos de unión a la cama en tubo de acero de 40x30x1.5 mm
Travesaños laterales de 50x20x1.5 mm, 25x25x1.5 mm y 40x30x1.5 mm
Todos los tubos están fabricados según UNE 10305-3. Pintura epoxi-poliéster.
Espacio libre bajo la cama de 160 mm, permitiendo el uso de una grúa elevadora de pacientes.
4 ruedas de Ø125 mm con freno independiente.
Opción de carro con freno centralizado mediante palanca de acero inoxidable y una rueda direccional.
Rango de elevación: desde 38 cm a 80 cm.

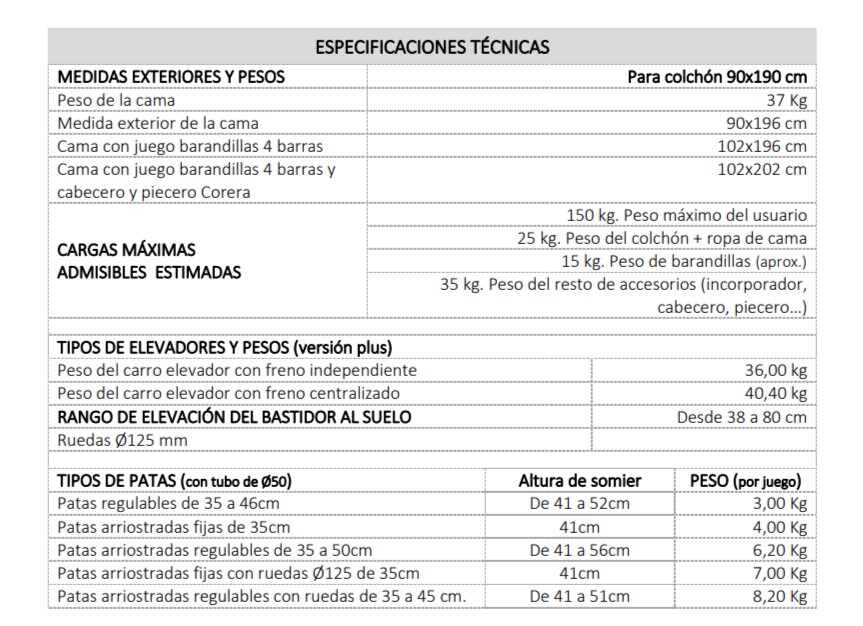

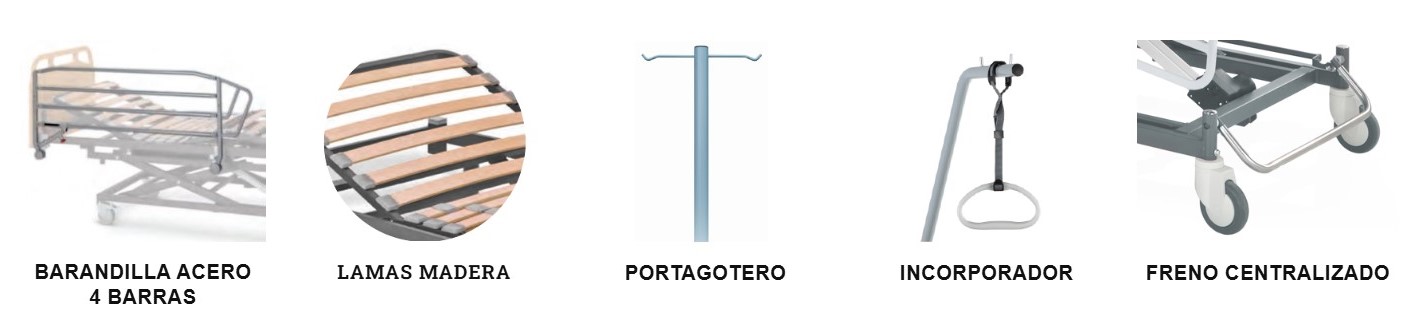

INCORPORADOR (opcional).
Estructura en tubo Ø33.7×3.2 mm recubierto de epoxi-poliéster. Con asa en material
plástico y cintas de tejido de poliamida.
Carga máxima admisible 75 kg. Peso: 4,4 Kg.

GOTERO (opcional).
Estructura en tubo Ø33.7×3.2 mm recubierto de epoxi-poliéster. Dispone de dos varillas para colgar bolsas. Peso: 3 kg.

LIMPIEZA Y MANTENIMIENTO.

La cama ha sido diseñada para una limpieza fácil y una desinfección óptima. Siga estas instrucciones para no ocasionar deterioros que pondrían en peligro el correcto funcionamiento de la cama, así como la garantía del material.

• Asegurarse de que la cama esté inmovilizada y desconectada de la red eléctrica.
• Mantener las ruedas y frenos libres de suciedad o restos de jabón.
• No lavar nunca la cama con agua abundante, ni con chorro de alta presión, ni en un túnel de lavado.
• No utilizar agua a una temperatura superior a 60° C.
• Evitar todo exceso de agua sobre las clavijas de conexión.
• Secar cuidadosamente la cama antes de una nueva utilización.
• Usar trapos limpios de un solo uso o reciclables.
• Usar solución de detergente o desinfectante de alcohol diluido al 70%.
• Usar productos no abrasivos (ph entre 5 y 9).

ANTES DE CUALQUIER USO DE LA CAMA, además de las medidas de limpieza descritas anteriormente,
se deben sustituir aquellas partes de la cama en las que se aprecien defectos. Para ello contactar con el
distribuidor de la cama para que facilite los repuestos necesarios.
Las operaciones de mantenimiento sólo pueden ser realizadas por personal técnico cualificado y autorizado.

Antes de realizar cualquier intervención de reparación, mantenimiento, limpieza o desinfectado:
• Bloquear las funciones eléctricas.
• Desconectar la cama de la fuente de alimentación principal si no se ha previsto ninguna operación eléctrica.
• Bloquear la cama y adoptar las precauciones necesarias para impedir todo movimiento.
• No abrir ni perforar jamás un motor eléctrico.
• Contactar con el vendedor para cualquier problema específico de mantenimiento.
• Consultar al fabricante o en www.tecnimoem.com para las instrucciones de cambio de componentes.
Conviene realizar una REVISIÓN PERIÓDICA ANUAL de la cama y de sus accesorios a fin de mantenerlos en buen
estado de funcionamiento, alargar la vida útil del producto y contribuir al desarrollo sostenible.

Los siguientes puntos merecen una atención especial:

• Sistema de elevación y articulación del lecho
• Cable de conexión a la red eléctrica
• Mando
• Estado general de la cama
• Cabecero y piecero
• Barandillas
• Ruedas
• Pedales de freno
• Pilas de emergencia
• Luz bajo cama

Lleve a cabo todas las reparaciones necesarias y reemplace los componentes en caso necesario.

LISTA DE RECAMBIOS:

La periodicidad y la frecuencia de las revisiones técnicas deben adaptarse al estado de la cama y a las condiciones particulares de utilización, dado que es posible que se deban cambiar periódicamente algunos componentes.

Bajo demanda pueden sustituirse todos los componentes plásticos, equipos eléctricos, lamas y ruedas, así como los accesorios. Para garantizar la vida útil estimada de la cama TECNIMOEM recomienda sustituir los siguientes componentes:

*Ruedas- Cada 10 años
*Motor cama- Cada 5-7 años
*Motor lineal del elevador- Cada 5-7 años
*Mando- Cada 5-7 años
*Luz bajo cama- Cada 5-7 años
*Lama de plástico- Cada 3-5 años
*Taco de plástico- Cada 3-5 años
*Sujetacolchón- Cada 3-5 años
*Herraje cabecero/piecero- Cada 5 años
*Cabecero/piecero de madera- Cada 10 años
*Arquillo metálico- Cada 10 años
